Описание
Технические характеристики и цена 15ч75п:
| МаркаОбозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг |
|---|---|---|---|---|---|
| 15ч75п Ду25 | агрессивные среды | 25 | 160 | 10 | 6,3 |
| 15ч75п Ду32 | агрессивные среды | 32 | 180 | 10 | 8,5 |
| 15ч75п Ду40 | агрессивные среды | 40 | 200 | 10 | 10 |
| 15ч75п Ду50 | агрессивные среды | 50 | 195 | 10 | 14,5 |
Варианты исполнения клапана 15ч75п:
|
Обозначение |
Рабочая поверхность корпуса клапана |
Мембрана |
Температура среды оС |
|
15ч75п1м |
полиэтилен |
фторопласт-4 |
60 |
|
15ч75п2м |
фторопласт-42ЛД |
фторопласт-4 |
110 |
|
15ч75п3м |
фторопласт-2М |
фторопласт-4 |
130 |

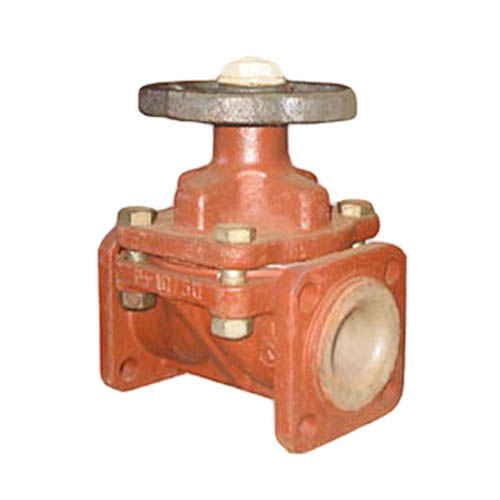

Запорный мембранный клапан 15ч75п с полиэтиленовым покрытием служит для полного перекрытия потока агрессивных жидкостей в трубопроводных системах. Важным условием его применения является отсутствие в среде абразивных твердых частиц, а также работа только при избыточном давлении. Управление клапаном осуществляется вручную. Эксплуатация устройства допускается исключительно в двух положениях затвора: «полностью открыто» или «полностью закрыто». Применять данную модель для регулирования расхода среды запрещено. Корпус изделия производится из чугуна с футеровкой из полиэтилена.
Эксплуатационные условия:
-
Диапазон температур среды: от -15°C до +60°C.
-
Тип рабочей среды: кислотные и щелочные растворы, спирты, а также иные жидкие агрессивные вещества.
-
Направление потока: не регламентируется (любое).
Технические характеристики:
-
Тип привода: ручной (маховик).
-
Номинальное давление (PN): 1,0 МПа (10 кгс/см²).
-
Тип соединения: фланцевое, соответствующее ГОСТ 12815-80.
-
Положение монтажа: любое.
-
Производство регламентируется: ТУ 26-07-1458-88.
-
Обозначение чертежа: РХ 26538.
Материалы ключевых компонентов:
-
Корпус и крышка: чугун.
-
Шпиндель: сталь.
-
Защитное покрытие (футеровка) корпуса: полиэтилен.
Параметры надежности:
-
Гарантийный ресурс (количество циклов): 1200.
Эксплуатация и техническое обслуживание:
Работать с клапаном разрешается только персоналу, ознакомленному с инструкцией и правилами безопасности. В ходе использования необходимо регулярно, не реже чем раз в квартал, проводить внешний осмотр для проверки:
* Герметичности всех соединений.
* Исправности болтовых креплений.
* Общего состояния устройства, включая наличие смазки на резьбовой части шпинделя.
Любые выявленные неполадки подлежат немедленному устранению. Разборка клапана выполняется только для ремонта повреждений, возникших в процессе работы, с строгим соблюдением мер безопасности и недопущением загрязнения внутренних полостей.
Принцип действия:
Для закрытия клапана оператор вручную вращает маховик по часовой стрелке, что приводит к поступательному движению шпинделя вниз и перекрытию проходного канала. Открытие происходит при повороте маховика против часовой стрелки. Текущее положение клапана (открыто/закрыто) определяется визуально по высоте выступающего хвостовика шпинделя из накидной гайки.
