Описание
Технические характеристики и цена 15ч75п2м:
| МаркаОбозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг | |
|---|---|---|---|---|---|---|
| 15ч75п2м Ду50 | агрессивные среды | 50 | 230 | 10 | 14,5 |
Мембраны для запорного мембранного футерованного клапана 15ч75п2м:
|
Марка, обозначение |
| Мембрана Ду50, фторопласт |

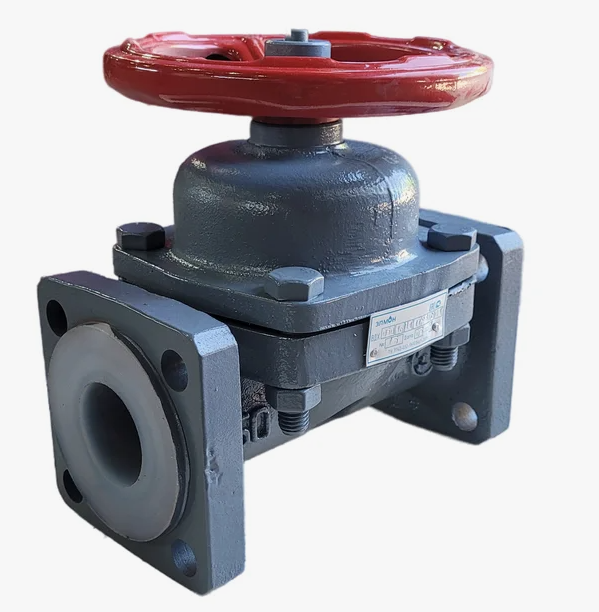

Мембранный футерованный клапан 15ч75п2м: Технические условия и параметры
Эксплуатационные требования
Для модели 15ч75п2м установлен следующий рабочий режим:
-
Температурный диапазон транспортируемой среды: от -15°C до +150°C.
-
Характер сред: кислотные и щелочные растворы, спиртосодержащие жидкости и прочие агрессивные вещества.
-
Ориентация потока: универсальная (допускается любая).
Технические параметры
-
Управление: ручное, посредством маховика.
-
Давление (номинал PN): 1,0 МПа (10 кгс/см²).
-
Способ подключения: фланцевый, соответствует ГОСТ 12815-80.
-
Монтажное положение: любое.
-
Нормативный документ: ТУ 26-07-1458-88.
-
Идентификация: Чертеж РХ 26538, обозначение 15ч75п2м.
Конструкционные материалы
-
Основные элементы (корпус, крышка): чугун.
-
Внутреннее покрытие (футеровка): фторопласт марки Ф4-МБ (FEP).
-
Мембрана: фторопласт Ф4.
-
Шпиндель: сталь марки 2Cr13.
-
База мембраны: эластомер EPDM.
Ресурс и производство
-
Гарантированная наработка: 1200 циклов срабатывания.
-
Происхождение: Производится в Китае. Модель 15ч75п2м является аналогом клапана 15ч75п2.
Эксплуатация и сервис
Обслуживание разрешено только подготовленным специалистам, ознакомленным с техникой безопасности. Затвор должен находиться строго в крайних положениях (открыто/закрыто). Использование для регулирования потока недопустимо.
Технический осмотр проводится каждые 3 месяца, в ходе которого проверяют:
-
Отсутствие протечек в соединениях.
-
Затяжку болтовых креплений.
-
Общее состояние, включая смазку резьбы шпинделя.
Обнаруженные дефекты подлежат немедленному устранению.
Разборка осуществляется исключительно для ремонта. Необходимо соблюдать меры безопасности и предотвращать загрязнение внутренних полостей.
Установка (монтаж)
Распаковку следует выполнять непосредственно перед монтажом. Перед установкой требуется визуальный осмотр на отсутствие повреждений. Трубопровод должен быть чистым, без окалины, песка и грязи. Запрещаются любые ремонтные работы при наличии давления в системе.
Требования к хранению
Условия хранения соответствуют группе 7 (Ж1) по ГОСТ 15150-69. Изделие должно храниться в оригинальной заводской упаковке в складском помещении или под навесом.
Описание применяемых материалов
EPDM (Синтетический каучук)
EPDM (этиленпропилендиеновый каучук) — это синтетический эластомер, используемый для создания уплотнений. Материал отличается пористой структурой, выдающейся стойкостью к атмосферным воздействиям, озону и температурам, а также высокой долговечностью. Он устойчив к агрессивным средам, но может разрушаться под действием углеводородов или хлора. В клапане 15ч75п2м EPDM служит упругой основой для фторопластовой мембраны.
Фторопласт-4 (PTFE)
Данный полимер (политетрафторэтилен) обладает исключительной химической инертностью, превосходя по этому показателю специальные стали и благородные металлы. Он не подвержен воздействию кислот, щелочей и растворителей даже при высоких температурах (диапазон применения от -269°C до +260°C). Разрушить его могут лишь расплавы щелочных металлов и элементарный фтор. Благодаря низкому коэффициент трения широко применяется в узлах трения. В клапане из Фторопласта-4 изготовлена мембрана.
Фторопласт-4-МБ (FEP)
Это полностью фторированный сополимер, обладающий химической стойкостью, термостабильностью (диапазон от -190°C до +200°C) и возможностью переработки из расплава. Материал разрешен для контакта с пищевыми продуктами. Его зарубежные аналоги — Teflon FEP, Hostaflon FEP. В клапане 15ч75п2м из Ф4-МБ выполнена футеровка проточной части.
Концепция мембранного клапана
Мембранная арматура — это отдельный класс запорных устройств, где в качестве запорного органа используется гибкая мембрана (диафрагма). Ключевое преимущество такой конструкции — отсутствие сальникового уплотнения, что исключает утечки и делает арматуру идеальной для работы с агрессивными и токсичными средами.
Мембрана является критически важным элементом, обеспечивающим герметизацию технологического процесса. В клапане 15ч75п2м она имеет двухслойную структуру: упругая черная основа из EPDM и белая рабочая прокладка из фторопласта (PTFE), которая непосредственно контактирует с средой.
