КЛАПАН МЕМБРАННЫЙ ФУТЕРОВАННЫЙ* 15Ч74П1, 15Ч74П2, 15Ч75П1, 15Ч75П2, 15Ч75П2М, 15Ч76П1, 15Ч76П2, 15Ч76П2М DN 6-100 PN 1,0-1,6 МПа
КЛАПАН МЕМБРАННЫЙ ФУТЕРОВАННЫЙ* 15Ч74П1, 15Ч74П2, 15Ч75П1, 15Ч75П2, 15Ч75П2М, 15Ч76П1, 15Ч76П2, 15Ч76П2М DN 6-100 PN 1,0-1,6 МПа — изображение 2

КЛАПАН МЕМБРАННЫЙ ФУТЕРОВАННЫЙ* 15Ч74П1, 15Ч74П2, 15Ч75П1, 15Ч75П2, 15Ч75П2М, 15Ч76П1, 15Ч76П2, 15Ч76П2М DN 6-100 PN 1,0-1,6 МПа

предназначен для установки на трубопроводах с коррозионными средами, без наличия твердых включений, в качестве запорного органа только при избыточном давлении

Категория:

Описание



Технические характеристики:

Давление номинальное, PN, МПа 1,0-1,6
Герметичность затвора класс С по ГОСТ 9544-2005
Нормальное положение затвора нормально «открытое» или нормально «закрытое»



Условия эксплуатации:

Рабочая среда Жидкие и газообразные агрессивные среды, не содержащие твердых частиц
Температура рабочей среды, °С макс. +110, макс. +225
Климатическое исполнение УЗ, УЗ1 по ГОСТ 15150-69
Установочное положение Седло затвора находится на торце перегородки, расположенной между патрубками клапана перпендикулярно оси движения потока
Направление подачи рабочей среды По стрелке на корпусе
Присоединение к трубопроводу Фланцевое



Материалы основных деталей:

НАИМЕНОВАНИЕ ДЕТАЛИ МАТЕРИАЛ*
Корпус Чугун СЧ
Золотник Чугун СЧ, сталь 20
Ось Сталь 20Х13
Уплотнительные поверхности ЛС59-1



Показатели надежности:

Минимальный средний срок службы, лет 5
Гарантийная наработка, циклов 100

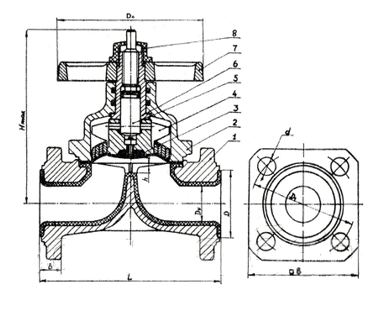

Основные габаритные и присоединительные размеры (мм), масса (Кг):

DN H L L1 D D1 D2 B C МАССА, НЕ БОЛЕЕ
50 230 125 672 160 125 102 — — 20,3
80 290 155 852 195 160 138 — — 52,15
100 305 175 960 215 180 158 — — 65,4
80 285 140 776 195 160 138 255 130 56
125 300 185 955 245 210 188 304 154 109
150 350 200 1180 280 240 212 362 184 136

*Возможно изготовление любых диаметров, типоразмеров и исполнений по запросу заказчика.
